Feedback 20/12

Ik kreeg feedback van Jelle Saldien.

Tijdens het feedbackmoment heb ik vooral raad gevraagd in verband met mijn vormverbinding voor de conische palen. Ik had 3 voorstellen:

• Een kliksysteem
• Een draaimechanisme
• Schroefdraad.

 Voorstel docent in verband met draaimechanisme



Op het ene deel van de paal zit een dop met een uitsteeksel. Op het andere deel zit een gat met kleine gleuf. Hierdoor kan je de dop in het gat steken en draaien. Zo zal alles stevig zijn en zal er uitwendig niets te zien zijn van de vormverbinding, behalve de snijlijn tussen de 2 delen.

Voorstel docent in verband met de schroefdraad



Op deze schets is de helft van de conische balk te zien. Om de verbinding te maken is er een dop met schroefdraad.

Op het ander deel is een gat met schroefdraad.

Deze vormverbinding met schroefdraad is een sterkere verbinding dan de andere 2 opties. Deze zorgt voor een betere verbinding.

Om deze halve paal te gaan spuitgieten, raadt de docent mij aan om de paal en de schroefdraad apart te gaan spuiten. Dit zorgt voor een hogere nauwkeurigheid, vooral in het geval van de schroefdraad. Achteraf kan de schroefdraad aan de paal gelast worden.

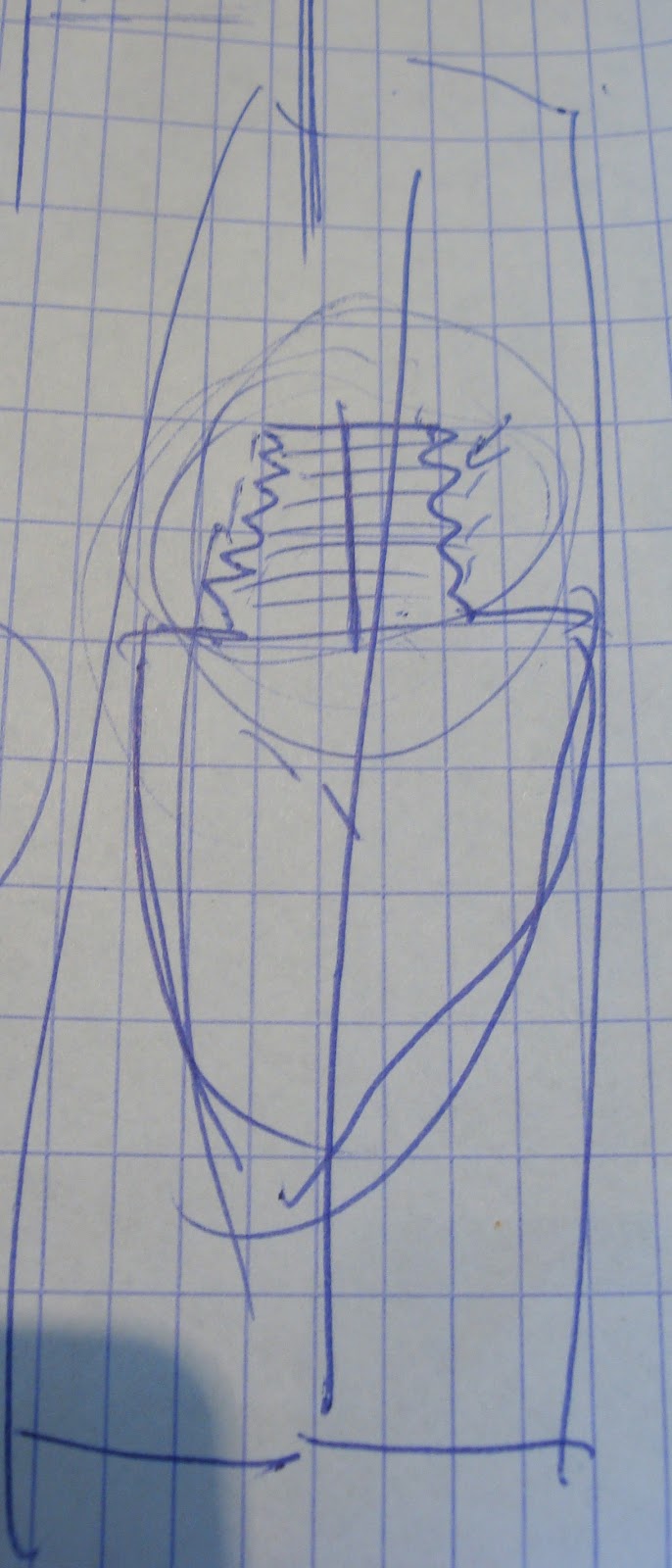

Op deze schets is te zien op welke manier de kop met schroefdraad kan worden geproduceerd.

Voorstel docent in verband met prototype

Wanneer ik voor de schroefdraad zou kiezen als vormverbinding, dan gaf de docent nog een tip in verband met mijn prototype. Aangezien ik mijn speelgoed in schuim zal maken, zou ik de schroefdraad kunnen visualiseren door middel van een bout en een moer. Deze twee kan ik in mijn schuim verwerken. Zo kan ik mooi tonen hoe ik de vormverbinding zie.
